HEW4のセットアップ

2010/02/28

「HEW4のダウンロード」のページでご紹介したようにHEW4のインストーラを入手できたら、早速インストールとセットアップをしましょう。ここでは、実際にサンプルのプログラムをビルド（コンパイルとリンク）して、AKI-H8/3052Fマイコンボードに書き込める形式のプログラムファイル（mot）を生成するまでの手順をご紹介します。

１．HEW4 H8用コンパイラパッケージのインストールとセットアップ

	■1. 「HEW4のダウンロード」の要領でインストーラを入手し、実行します。 左のアイコンは2010年2月現在のバージョンです。

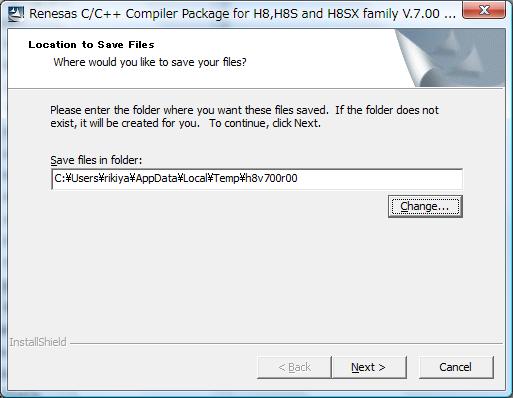

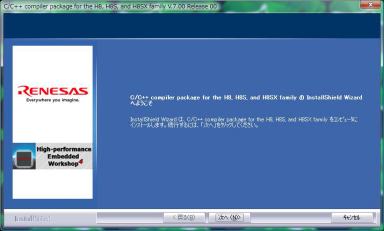

	■2. ダウンロードしたファイルの解凍を行う場所を指定します。 変更する場合は「Change」ボタンで解凍場所を指定します。 指定が完了したら「Next>」ボタンを押します。

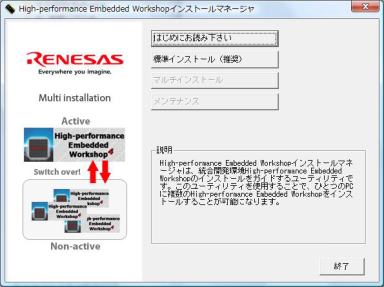

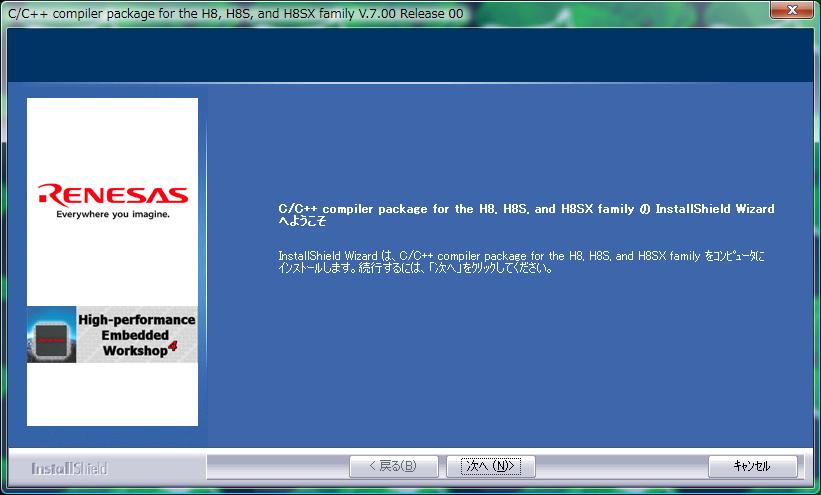

	■3. インストールマネージャが起動します。 「標準インストール」ボタンを押して先に進みましょう。

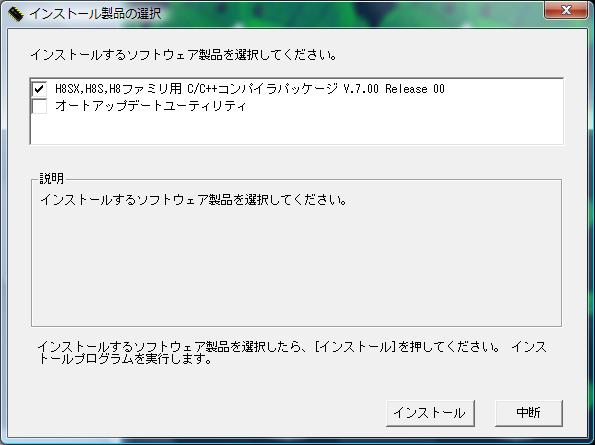

	■4. インストールするソフトウェアとして「H8DX,H8S,H8ファミリ用．．．」にチェックが入っていることを確認して、「インストール」ボタンを押します。

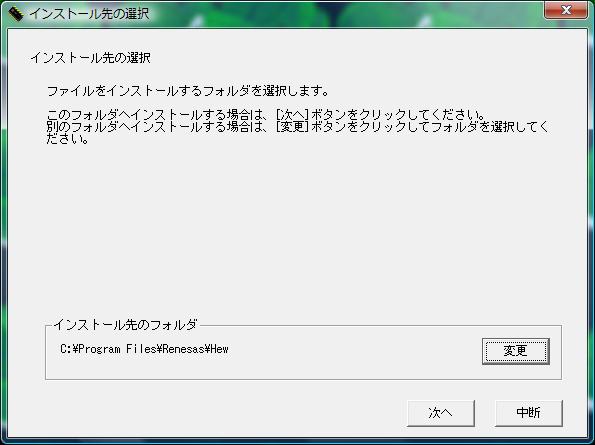

	■5. インストールを行う場所を指定します。 変更する場合は「変更」ボタンで別の場所を指定します。 良ければ「次へ」ボタンを押します。
	■6. 「次へ」ボタンを押します。

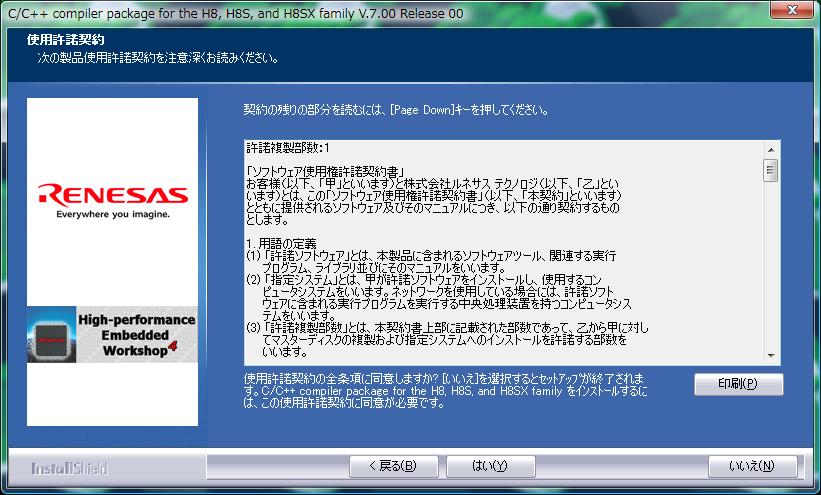

	■7. 使用許諾に関する条項が表示されます。同意される場合は「はい」ボタンを押して先に進みます。 どうしても同意できないという方は「いいえ」ボタンを押してさよならします。

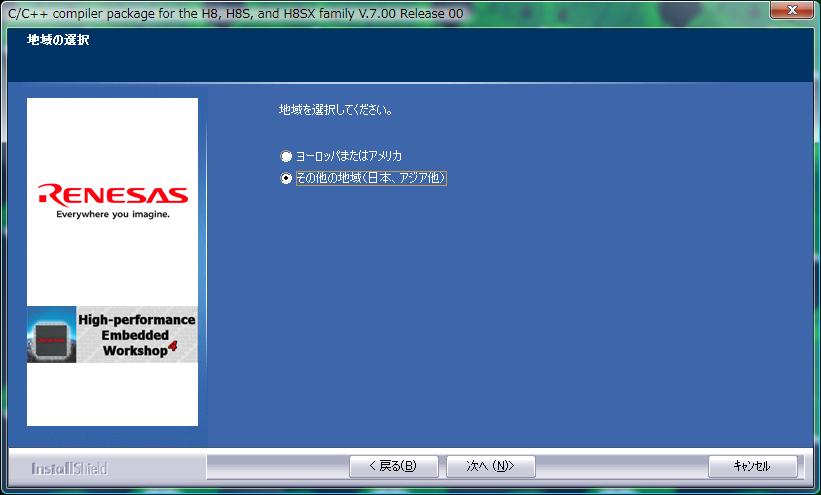

	■8. 地域として「その他の地域（日本、アジア他）」を選択し、「次へ」ボタンを押します。

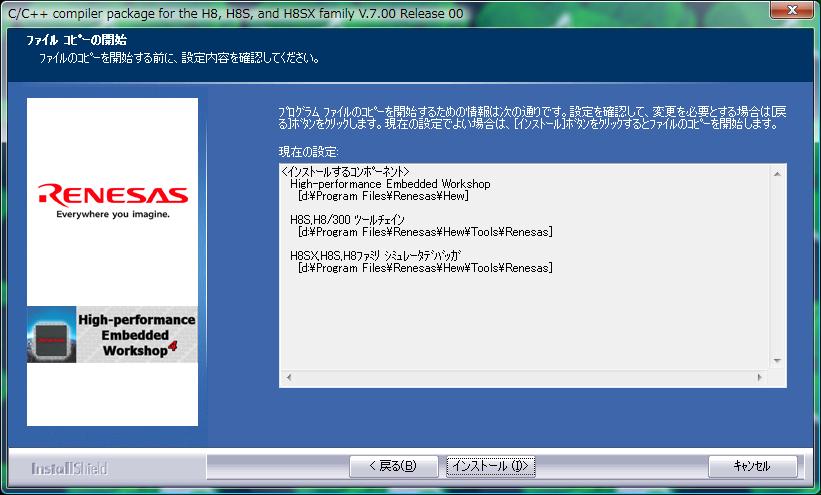

	■9. 設定内容の確認をします。 良ければ「インストール」ボタンを押します。

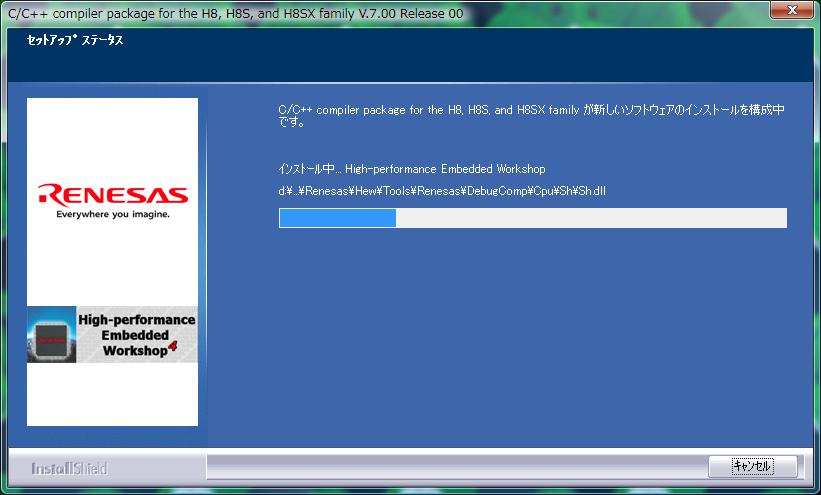

	■10. ソフトウェアのインストールが開始され、進捗が表示されます。 このまま完了するまで待ちます。

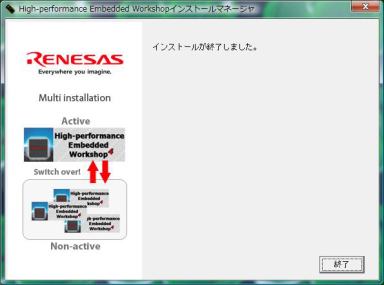

	■11. インストール終了の案内が表示されます。 「終了」ボタンを押します。

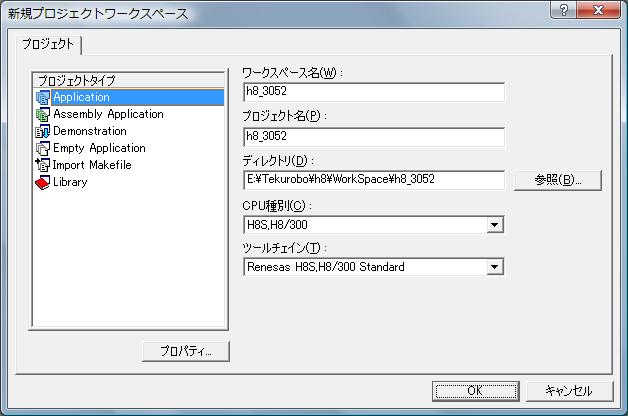

	■12. 続いて新規プロジェクトワークスペースの作成に入ります。 ここからの操作は、新規のプログラムを作成するときに毎回行います。 ・ワークスペース名： 　好きな名称を付けます。 ・プロジェクト名： 　自動的にワークスペース名と同じ名前になりますが、変更もできます。 ・ディレクトリ： 　プロジェクトを保存する場所を指定します。各自のPC環境に合わせて好きな場所を指定してください。 ・CPU種別 　「H8S,H8/300」を指定します。 ・ツールチェイン 　「Renesas H8S,H8/300 Standard」を指定します。 HEW4では、ひとつのプログラム開発をプロジェクトという単位で管理します。また、プロジェクトは更に大きなワークスペースという入れ物で複数管理することができます。ホビー用途では、ワークスペースとプロジェクトを同名として、毎回作ってしまって問題ありません。

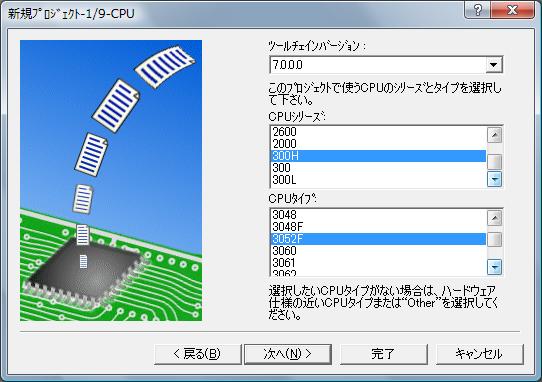

	■13. 新規プロジェクトの作成に入ります。 ・ツールチェインバージョン 　選択肢から最新のバージョンを指定します。今回は「7.0.0.0」でした。 ・CPUシリーズ 　「300H」を選択します。 ・CPUタイプ 　「3052F」を選択します。 「次へ」ボタンを押します。

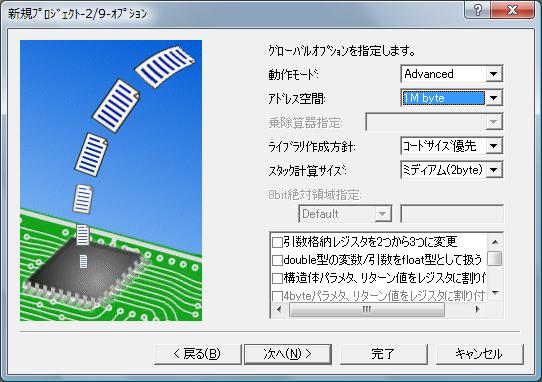

	■14. ・動作モード 　「Advanced」を選択します。 ・アドレス空間 　モード７で動作させるため、「1Mbyte」を選択します。 その他は初期値から変更ありません。 「次へ」ボタンを押します。

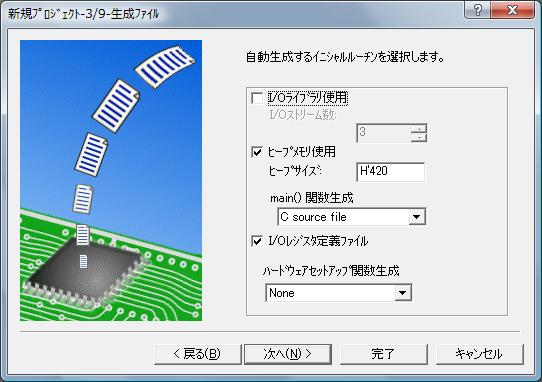

	■15. ここは特に初期値から変更する必要はありません。 「次へ」ボタンを押します。

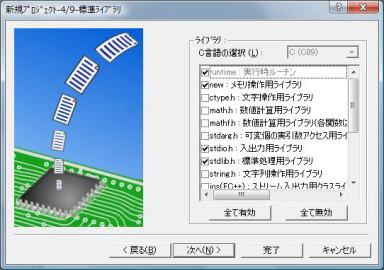

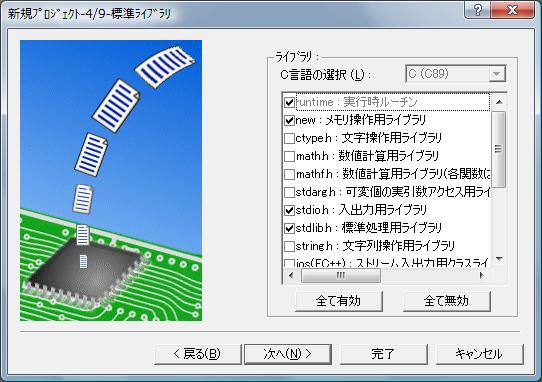

	■16. ここは特に初期値から変更する必要はありません。 ただし、作りたいプログラムの機能によっては、利用すると有利なライブラリがあるかと思います。学習が進んだら別途確認してください。 「次へ」ボタンを押します。

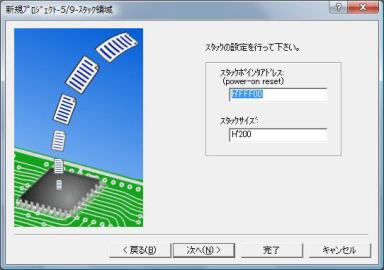

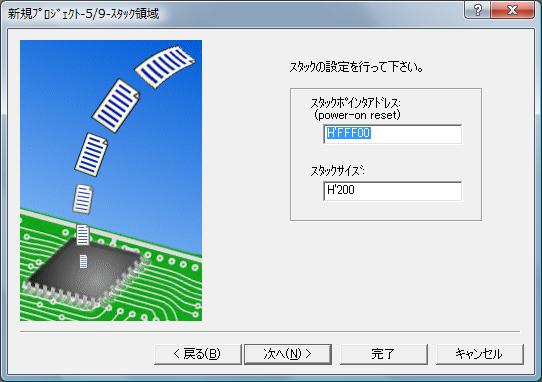

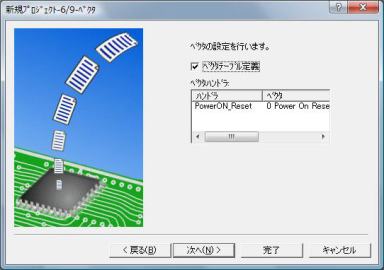

	■17. ここは特に初期値から変更する必要はありません。 「次へ」ボタンを押します。
	■18. ここは特に初期値から変更する必要はありません。 「次へ」ボタンを押します。

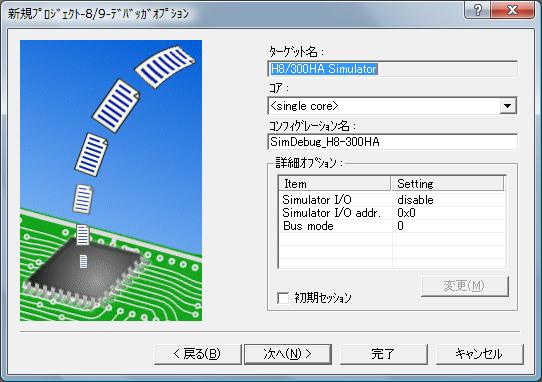

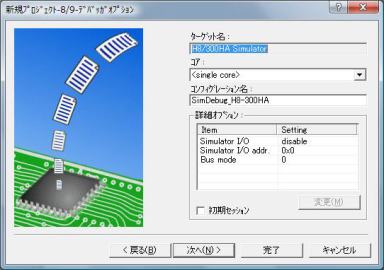

	■19. Simulatorデバッガは特に使う予定はありませんが、「H8/300HA Simulator」にチェックを入れておきます。 ・ターゲットタイプ 　「300H」を選択します。 ・ターゲットCPU 　「3052F」を選択します。 「次へ」ボタンを押します。
	■20. ここは特に初期値から変更する必要はありません。 「次へ」ボタンを押します。

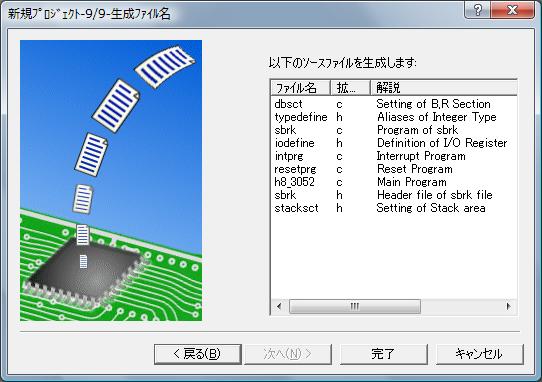

	■21. ここは生成されるソースファイルの確認画面です。 「次へ」ボタンを押します。

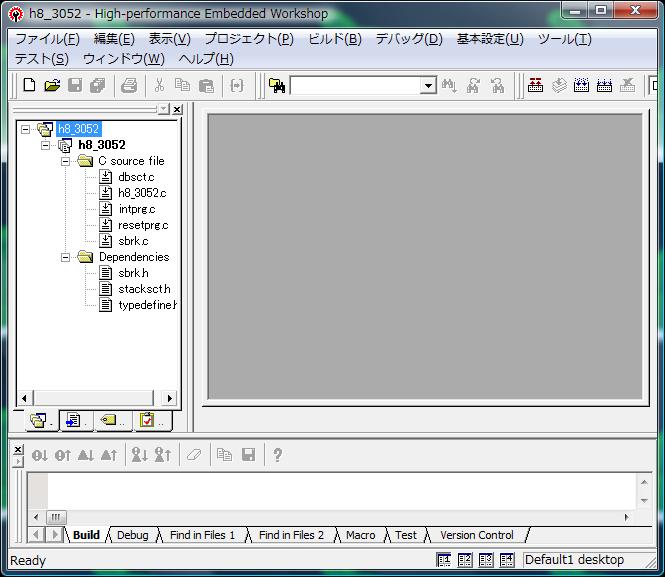

	■22. 以上で新規のワークスペースとプロジェクトが生成されました。 左の画面が、これからプログラムを書き込み、デバッグし、ビルド（コンパイルとリンク）を行うためのHEW4の統合開発環境となります。 ここでは一旦、HEW4を終了させましょう。右上の「赤いバッテン」をクリックするか、画面上のメニューバーから「ファイル」→「アプリケーションの終了」をクリックします。プロジェクトを保存するかどうか聞かれた時には、今回は「いいえ」を選択して下さい。

２．ビルトによるmotファイルの生成

さて、HEW4が使える環境を整えたら、ひとつサンプルプログラムをビルドしてAKI-H8/3052Fマイコンボードに流し込むためのmotファイルを作って見ましょう。
さきほどインストールの際に仮に作ったプロジェクト「h8_3052」からそのまま続けてもよかったのですが、ここでは改めてHEW4の起動と、新しいプロジェクトの作成からやってみましょう。

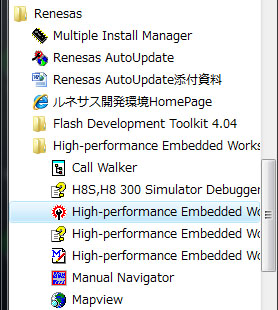

	■23. 先ずはHEW4を起動しましょう。Windowsの「すべてのプログラム」から「Renesus」を選び、更に「High-Performance Embedded Workshop」を選択し、その中からのアイコンの「High-Performance Embedded Workshop」をクリックします。

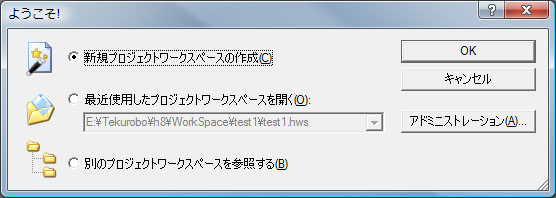

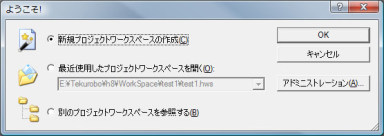

	■24. HEW4の窓と、その手前に「ようこそ」とプロジェクト選択の窓が開きます。今回は新規にプロジェクトを作ってみるので、「新規プロジェクトワークスペースの作成」にチェックが入っていることを確認して「ＯＫ」を押します。

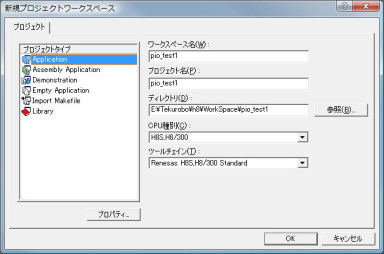

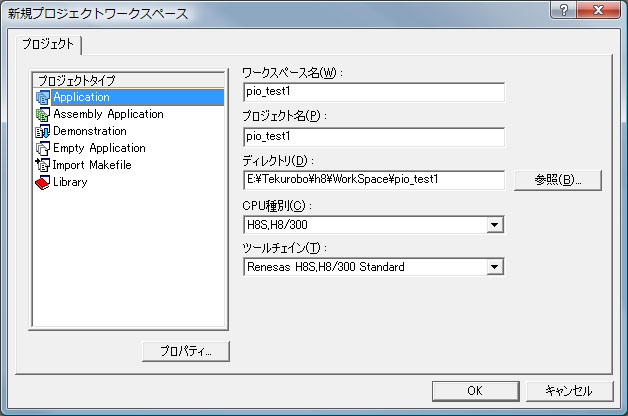

	■25. この画面はどこかで見ましたね。そう、■12.で一度ご紹介しました。 ここでは、左の画面の通りに、ワークスペース名とプロジェクト名を、ともに「pio_test1」という名称にしておいてください。 ディレクトリは、各自のPC環境に合わせて好きな場所を指定してください。 「ＯＫ」を押したら、■13.〜■21.を参考にして、プロジェクトの作成を行います。

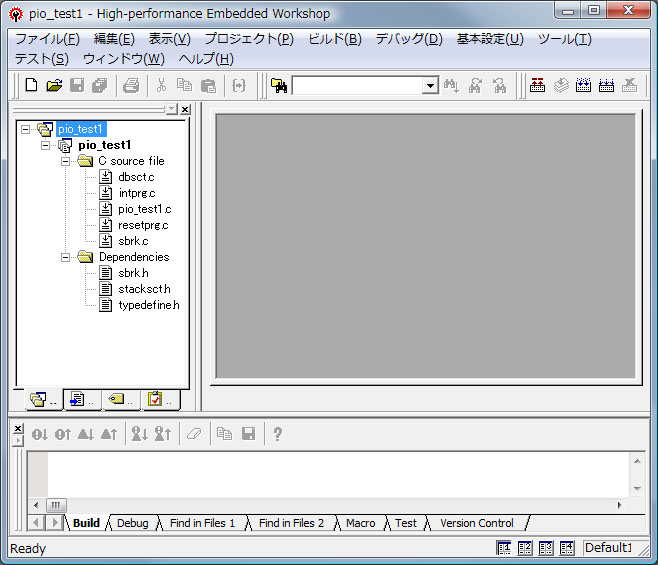

	■26. 無事にプロジェクトが作成されると、左のような画面が表示されます。 ここで、「pio_test1.c」というアイコンをダブルクリックして開いてみましょう。

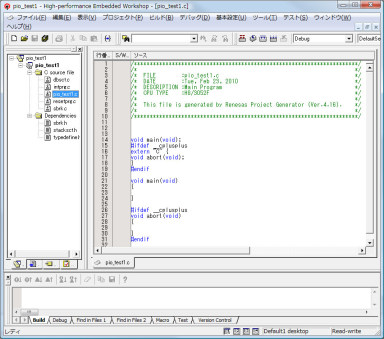

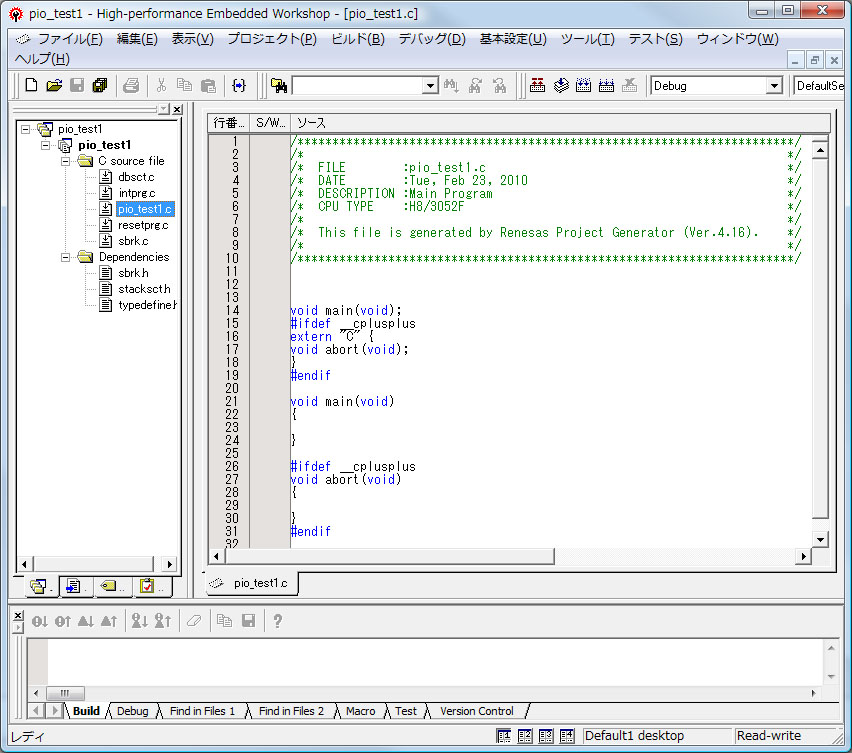

	■27. 「pio_test1.c」を開くと、HEW4が自動で生成した記述が入っています。これはコンパイルを行うときの条件文ですが、ここでは無視して、以下のサンプルプログラム「pio_test1.c」をダウンロードして、入れ替えてしまいましょう。 ・先ずはここをクリックしてpio_test1.cをダウンロードします。 ・「pio_test1.c」をテキストエディタで開き、プログラムの編集画面上にコピペします。 もともと入っていた記述は、全て削除してしまいます。

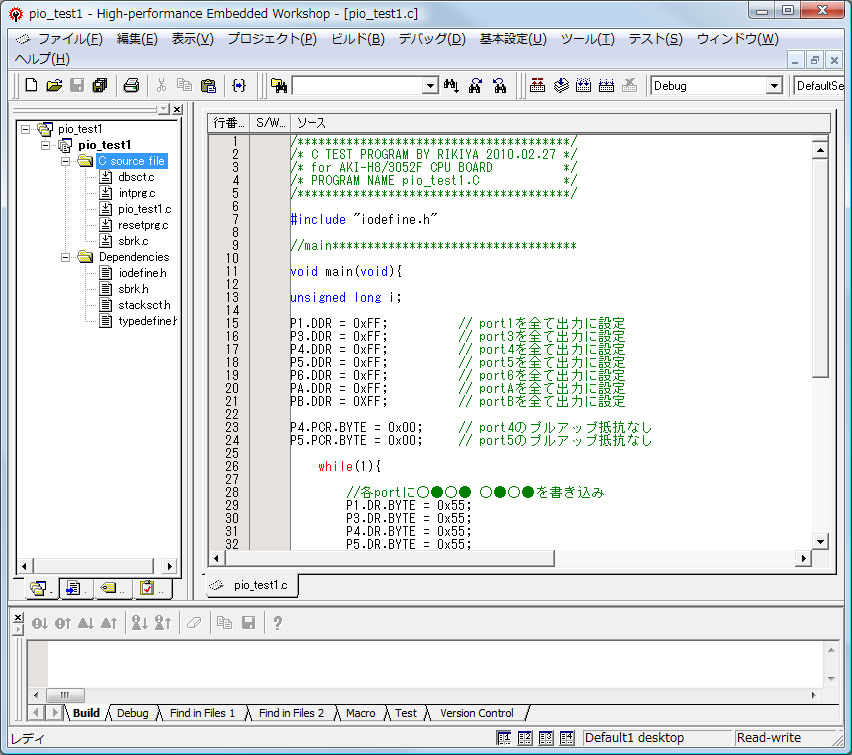

	■28. 「pio_test1.c」を編集画面に貼り付けると、左のような画面になります。

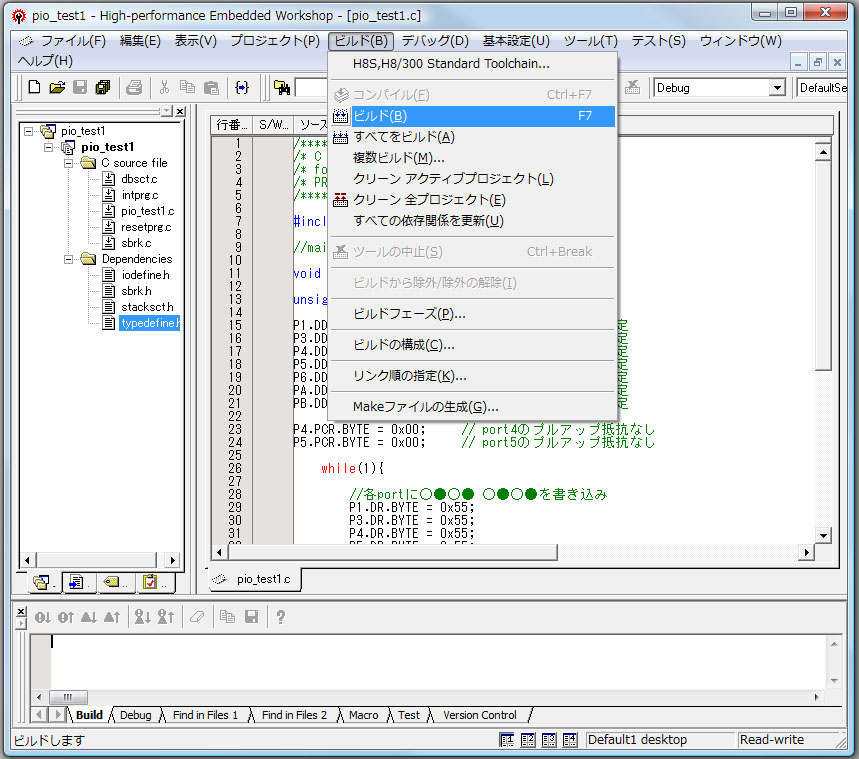

	■29. このプログラムの中身はさておき、なんらかの動きをするものと信じてビルドします。 ・メニューバーから「ビルド」→「ビルド」を選択します。 ビルドとは、プログラムのコンパイルやリンク、ファイル形式の変換などの一連の処理を行い、マイコンボードに流し込むためのmotファイルを生成してくれる動きのことを言います。

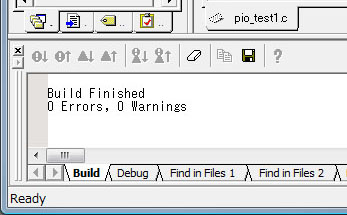

	■30. ビルド処理の最中には、画面下の「Build」のログ画面に処理の経過状況が表示されます。最終的に「Build Finished」の文字が表示されれば、ビルド成功です。

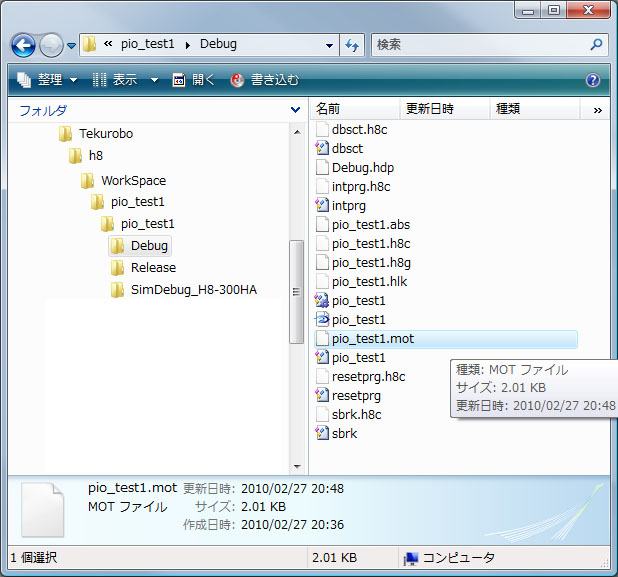

	■31. さて、ビルドで作られたmotファイルはどこにあるのでしょう。 ■21.で指定した「ディレクトリ」の下にプロジェクト名のフォルダがあり、その下の「Debug」フォルダの中に「プロジェクト名.mot」ファイルが生成されています。 今回の場合は、「pio_test1.mot」になります。

■HEW4の使い方は．．．？

TekuRoboでは、HEW4の使い方に関する細かな説明はできません．．．すみません。　HEW4をインストールしたフォルダに「Manuals」というサブフォルダがあり、そこにマニュアルが入っていますので、是非ご参照下さい。

Renesas
　　└　Hew
　　　　　└　Manuals
　　　　　　　　　　└　Man_navi

ここでは、ルネサスエレクトロニクス純正の統合開発環境であるHEW4を使ってサンプルプログラムをビルドし、AKI-H8/3052Fマイコンボードに流し込むためのmotファイルの生成までを見てきました。　次は、このmotファイルをマイコンボードに流し込んで、実際に動作させるまでの流れをご紹介します。そこで、今回のサンプルプログラム「pio_test1.c」の動きが分かりますのでお楽しみに。
