１１．ＳＨ２-７０４５Ｆ用マザーボード

2002/04/25 【電子回路編ＴＯＰに戻る】

今回は、アルファプロジェクトから発売されているＳＨ２マイコンボードAP-SH2F-0Aを搭載するためのマザーボードを製作しましたので、ご紹介します。AP-SH2F-0AはワンチップマイコンSH2-7045Fを使ったマイコンボードですが、外部機器との接続をし易くするために今回製作したマザーボードを利用します。といっても特別なことは何もしておらず、マイコンボードのコネクタから機能別に小さな１０ピンのコネクタなどにつなぎ直しているだけです。AP-SH2F-0Aマイコンボードについては、１０．ＳＨ２（７０４５Ｆ）マイコンボードのページと、２０２．ＳＨ２(7045F)ソフトウエア開発環境のページをご覧下さい。

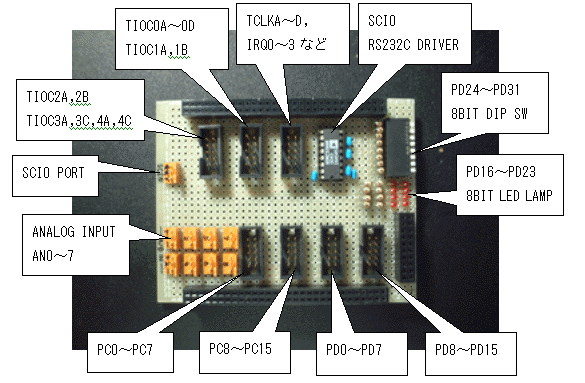

１１−１．マザーボードの外観

AP-SH2F-0Aマイコンボードは、AKI-H8などのボードに比べるとひと回り大きくなっています。これは、1MByteのSRAMが標準装備されているなど、実装デバイスの関係もさることながら、やはり外部に出す端子の数によるところが大きいのでしょう。外部機器に接続するためのコネクタ類をAKI-H8用小型マザーボードのようにマイコンボードの周囲に配置するのが一番わかりやすい方法ですが、そうすると相当大きなマザーボードになってしまい、ロボットに搭載する時に不利になってしまいます。

そこで、以下のようなマザーボードにしてみました。つまり、外形はマイコンボードとほぼ同じにして、外部への接続コネクタはマイコンボードの下に来る形です。

下の写真で左側がマイコンボードを重ねて実装する面で、右側がハンダ面です。

デバッグ時や動作状態の監視などのために、8BIT分のLEDは必須と考えているため、PD(ポートＤ）の16〜23BIT目のPIOを利用してLED用としています。また、ソフト動作の設定などのために、8BIT分のDIP SWも必須と考えているので、同じくPD（ポートＤ）の24〜31BIT目を利用してSW情報の取り込み用としています。

ハンダ面の太めの黒い配線はA/D変換入力のアナログ信号取り込み用で、ノイズの影響を少なくするためにシールド付きの線材を利用しています。その他の配線の色分けについては、本当はGND緑、+5V桃、その他の信号線を青、にしたかったのですが、手持ちの線材がなくなってしまったので、途中から脈絡の無い色になってしまいました。(^^;

左の写真は、今回製作したマザーボードにマイコンボードを実装した状態です。マザーボードの横から、デバッグ／設定用のLEDとDIP SWが顔を出しているのが分かりますか？ ここで、外部接続用のケーブルを出すことができるの？といった疑問を持たれると思いますが、一応出すことが出来ます。（出せないと意味がないので．．．）

外部接続用のケーブルを接続する場合には、左の写真のようにケーブルを基板上の中心の通り道に集め、そのまま外に逃がすように整理します。 また、角型のコネクタプラグ（日本航空電子製PSコネクタ）は、ストレインリリースを外して、その分背を低くしています。そうしないと、さすがにマイコンボードにぶつかってしまうので。

で、実際にマイコンボードを実装した状態では、左の写真のようにケーブルを外部に逃がすことになります。 お察しの通り、頻繁にコネクタを抜き差しするようなことには向いていません。一度さしたら挿しっぱなしという覚悟が必要です。といっても、一度ハードウエア環境が決まってしまえば、そうそう抜き差しすることもありませんが。 でも、もちろんマザーボードからマイコンボードを取り外すことも出来ますのでご安心下さい。

【先頭に戻る】

１１−２．マザーボードの回路図

回路図とは言っても、回路らしい回路もありません。なにせ、マイコンボードのコネクタから、別の小さめのコネクタに接続し直しているだけですから。でも、LEDやDIP SW、それにRS232C用デバイスドライバなども積んでいるため、一応ご紹介しておきましょう。

１１−２−１．LED表示部

8BITのLED表示はPD16〜23のPIOポートを利用しています。ポートがハイレベルの時に出力される電流を利用してLEDを点灯させますが、SH2の端子から出力できる電流はひとつあたり２．０ｍＡで、複数端子の合計で２５ｍＡが限度と決められています。

今回利用したLEDは小型のもので、０．５ｍＡ以下でも点灯するので問題ありませんでしたが、あまり大きめのLEDを使用すると下記の回路では駆動できない場合があるので注意して下さい。

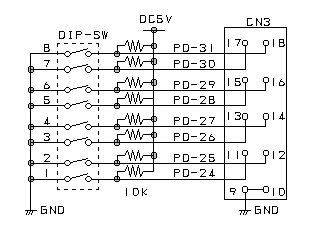

１１−２−２．ディップスイッチ部

8BITのディップスイッチはPD24〜31のPIOポートを利用しています。今回の回路では１０ＫΩのプルアップ抵抗を外付けしてしまいましたが、マイコンボード側で既にプルアップされているため、本当は不要です。

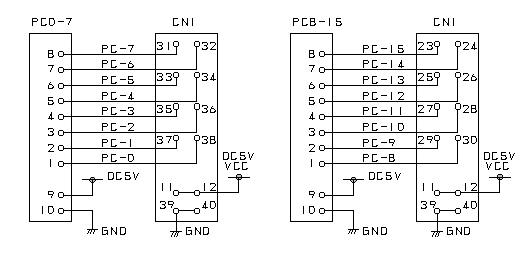

１１−２−３．ポートＣ用コネクタ

PC0〜7とPC8〜15のPIOポートを、別の10ピンコネクタに取り出しています。10ピンコネクタにはマイコンボードから+5V電源とGNDを取り出して接続しています。

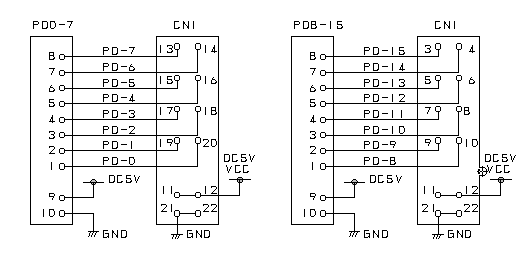

１１−２−４．ポートD用コネクタ

PD0〜7とPD8〜15のPIOポートを、別の10ピンコネクタに取り出しています。10ピンコネクタにはマイコンボードから+5V電源とGNDを取り出して接続しています。

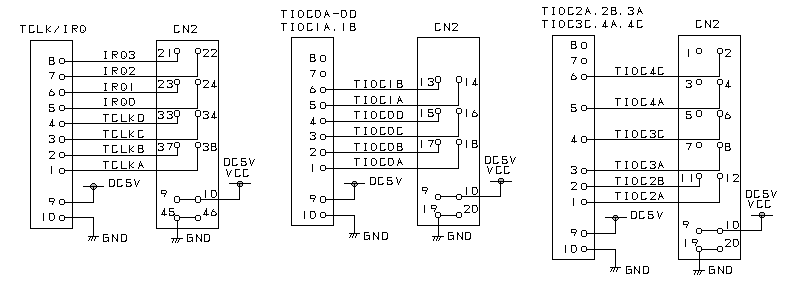

１１−２−５．ＭＴＵマルチファンクションタイマユニット入出力用コネクタ

TCLK/IRQコネクタはＭＴＵのパルス入力端子とＩＲＱ入力端子を立ち上げ、その他のコネクタはＭＴＵのパルス出力端子を立ち上げています。出力端子をわざわざ６BITずつに分けているのは、想定しているロボット制御での信号の送り先ごとに分けているためです。もちろんＰＷＭ出力としての利用が主となります。

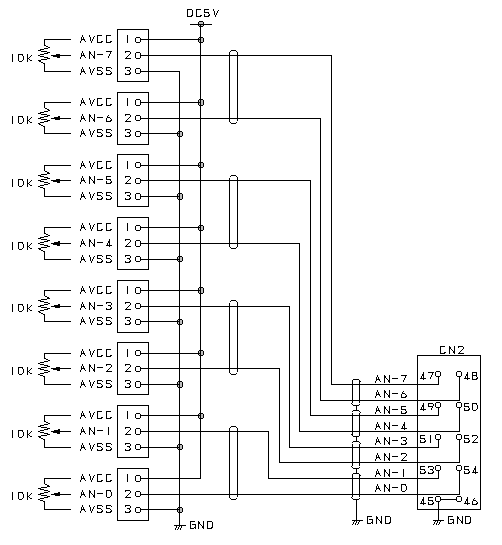

１１−２−６．Ａ／Ｄ入力端子

Ａ/Ｄ入力端子AN0〜7を、個別の３ピンコネクタに立ち上げています。それぞれがポテンショメータに直接接続できるように、+5VとGNDも供給しています。基板内の配線ではシールド線を利用して外部からのノイズ対策を行なっています。

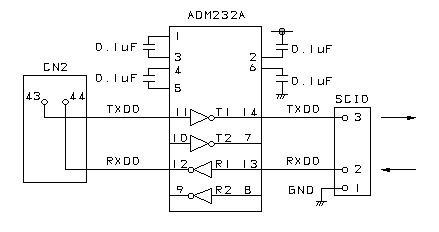

１１−２−７．シリアル通信ポート０チャンネル（ＳＣＩ−０）

シリアル通信ポートのＳＣＩ０チャンネルを、ＲＳ２３２ＣドライバＩＣを介して外部コネクタに接続しています。ＳＣＩ１チャンネルのポートはマイコンボード本体からＤサブ９ピンコネクタによって標準で出ています。

パソコンと通信を行なう場合には、以下のようなケーブルが必要になります。

【先頭に戻る】

１１−３．AP-SH2F-0Aマイコンボードの外部接続ピン一覧

今回のマザーボードでは、AP-SH2F-0Aマイコンボードの以下のピンを外部に取り出しています。

一覧のなかで緑の端子は使用しているもので、灰色の端子は未使用のものです。

CN1

CN2

CN3

【先頭に戻る】

今回製作したマザーボードでは、まだまだマイコンボード本来の機能・性能を生かしきることができませんが、当面必要となる機能に的を絞ったという感じです。今後は、このマザーボードを元にして、ＳＨ２のプログラミング方法などを勉強して行こうと思います。

【電子回路編ＴＯＰに戻る】

改版：リンカスクリプトメモリマップ設定変更の追記　2002.5.26
